BAG FILTER (HSDFO)

분체원료 투입 또는 이송시 발생되는 분진을 필터 여과필터를 통해서 여과하여 가스와 분진을 분리시키는 장치로 여과하여 가스와 분진을 분리시키는 장치입니다. 원형으로 되어 제작과 취부가 간단한 장점이 있으며 진공이송용으로 많이 사용 되며 CYCLONE 일체형 구조로 적은양의 필터로 분진여과가능

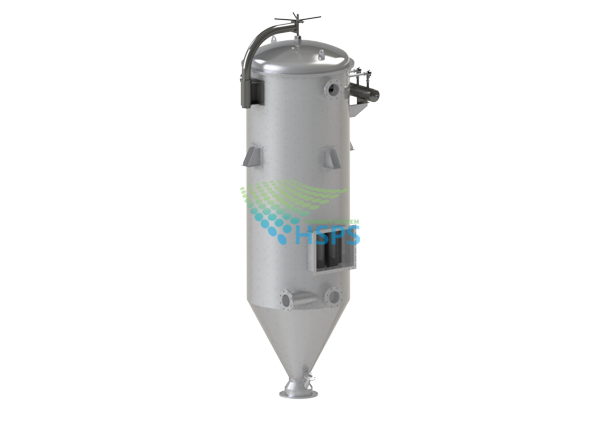

(주)혜성피에스 백필터_BAG FILTER_13

  • FLOW RATE : 7~200 (CMM)
  • 여과면적 : 1 ~ 160 (m2)
  • 필터 수량 : 2 ~ 64 (ea)
  • FILTER TYPE : BAG or CARTRIDGE
  • 동력 : 0.4 ~ 15KW

Model & Specifications - Bag Type

Model & Specifications - Bag Type 목록
MODEL FLOW RATE (CMM) 여과면적 (m2) 필터SIZE / 수량(ea) Air 소모량(CMM) 밸브수량(EA)
HSDFO-04-B1 2 1.0 Φ165 x 500L 4 0.04 2
HSDFO-04-B2 4 2.0 Φ165 x 1000L 4 0.04 2
HSDFO-06-B1 3 1.5 Φ165 x 500L 6 0.04 2
HSDFO-06-B2 6 3.0 Φ165 x 1000L 6 0.04 2
HSDFO-09-B1 5 2.3 Φ165 x 500L 9 0.06 3
HSDFO-09-B2 9 4.5 Φ165 x 1000L 9 0.06 3
HSDFO-09-B3 9 4.5 Φ165 x 2000L 9 0.08 3
HSDFO-16-B1 16 8.0 Φ165 x 1000L 16 0.06 4
HSDFO-16-B3 32 16.0 Φ165 x 2000L 16 0.08 4
HSDFO-21-B1 21 10.5 Φ165 x 1000L 21 0.06 5
HSDFO-21-B3 42 21.0 Φ165 x 2000L 21 0.09 5
HSDFO-25-B1 25 12.5 Φ165 x 1000L 25 0.06 5
HSDFO-25-B3 50 25.0 Φ165 x 1000L 25 0.12 15
HSDFO-36-B2 36 18.0 Φ165 x 1000L 36 0.16 6
HSDFO-36-B3 72 36.0 Φ165 x 2000L 36 0.15 6
HSDFO-49-B2 49 24.5 Φ165 x 1000L 49 0.12 7
HSDFO-49-B3 98 49.0 Φ165 x 2000L 49 0.18 7
HSDFO-64-B2 64 32.0 Φ165 x 1000L 60 0.14 8
HSDFO-64-B3 128 64.0 Φ165 x 2000L 60 0.28 8
HSDFO-64-B3 이상 ※ HSDFO-64-B3 이상 모델 HSPS 문의, 여과속도 2.0m/min 기준

Model & Specifications - Cartridge Type

Model & Specifications - Cartridge Type 목록
MODEL FLOW RATE (CMM) 여과면적 (m2) 필터SIZE / 수량(ea) Air 소모량(CMM) 밸브수량(EA)
HSDFO-01-C1 1.5 1.3 Φ145 x 500L 1 0.03 1
HSDFO-01-C2 3 2.5 Φ145 x 1000L 1 0.03 1
HSDFO-04-C1 5 5.0 Φ145 x 500L 4 0.06 2
HSDFO-04-C2 10 10.0 Φ145 x 1000L 4 0.10 2
HSDFO-06-C1 8 7.5 Φ145 x 500L 6 0.08 2
HSDFO-06-C2 15 15.0 Φ145 x 1000L 4 0.10 2
HSDFO-09-C1 12 11.3 Φ145 x 500L 9 0.08 3
HSDFO-09-C2 23 22.5 Φ145 x 1000L 9 0.16 3
HSDFO-16-C1 20 20.0 Φ145 x 500L 16 0.10 4
HSDFO-16-C2 40 40.0 Φ145 x 1000L 16 0.20 4
HSDFO-21-C1 27 26.2 Φ145 x 5000L 21 0.11 5
HSDFO-21-C2 53 52.5 Φ145 x 1000L 21 0.22 5
HSDFO-25-C1 32 31.2 Φ145 x 500L 25 0.13 5
HSDFO-25-C2 63 62.5 Φ145 x 1000L 25 0.26 5
HSDFO-36-C1 45 45.0 Φ145 x 500L 36 0.20 6
HSDFO-36-C2 90 90.0 Φ145 x 1000L 36 0.38 6
HSDFO-49-C1 62 61.3 Φ145 x 500L 49 0.27 7
HSDFO-49-C2 125 122.5 Φ145 x 1000L 49 0.54 7
HSDFO-64-C1 80 80.0 Φ145 x 500L 64 0.35 8
HSDFO-64-C2 160 160.0 Φ145 x 1000L 64 0.70 8
HSDFO-64-C2 이상 ※ HSDFO-64-C2 이상 모델 HSPS 문의, 여과속도 1.0m/min 기준

Transmitter Model

HSDFO-ㅁ-ㅁ-ㅁ-ㅁ-ㅁ

Transmitter Model 목록
MODEL CODE DESCRIPTION
HSDFO 2         MODEL-FILTER Q'TY
6
10
20
30
60
100
FILTER TYPE B1       BAG - Φ165 x 500L
B2       BAG - Φ165 x 1000L
B3       BAG - Φ165 x 2000L
C1       CARTRIDGE -Φ145 x 500L
C2       CARTRIDGE -Φ145 x 1000L
MATERIAL -1     SUS304
-2     SUS316(L)
-3     SS400
FAN N   N/A
U   USE
Ex-Proof N/A N/A
Ex-Proof Ex-Proof

FILTER

FILTER 목록
Material 내화학성 Type Oper Temp('C) 통기도(CC/cm2/sec) Remark
Polyester (P.E) 산성에 안정 Bag/Cartride ~130 20
Polyester (P.E) + 발수 산성에 안정 Bag/Cartride ~130 20
Polyester (P.E) + 제전 산성에 안정 Bag/Cartride ~130 10
Polyester (P.E) + 제전발수 산성에 안정 Bag/Cartride ~130 10
Polyester (P.E) + Membrane 산/알카리에 안정 Bag/Cartride ~130 20
Polyester (P.E) + Tetratex PTFE 산/알카리에 안정 Bag/Cartride ~150 10 Pore Size : 0.5um
Nomex (Aramid) 알카리에 안정 Bag/Cartride ~200 10
Nomex (Aramid) + 내산발수 알카리에 안정 Bag/Cartride ~200 20
Nomex (Aramid) + Membrane 알카리에 안정 Bag/Cartride ~200 20
PTFE 산/알카리에 안정 Bag/Cartride ~260 20

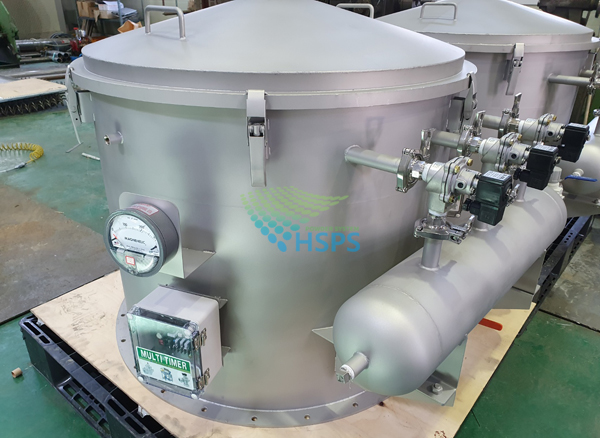

  • (주)혜성피에스 백필터_BAG FILTER_16HOPPER 취부형HSDFO-09-C1-1

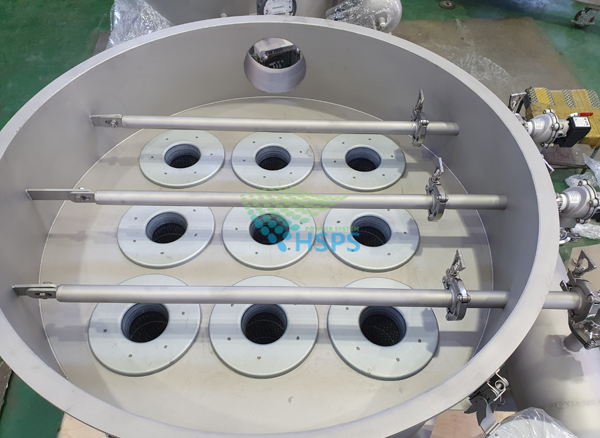

  • (주)혜성피에스 백필터_BAG FILTER_17HOPPER 취부형(내부)HSDFO-09-C1-1

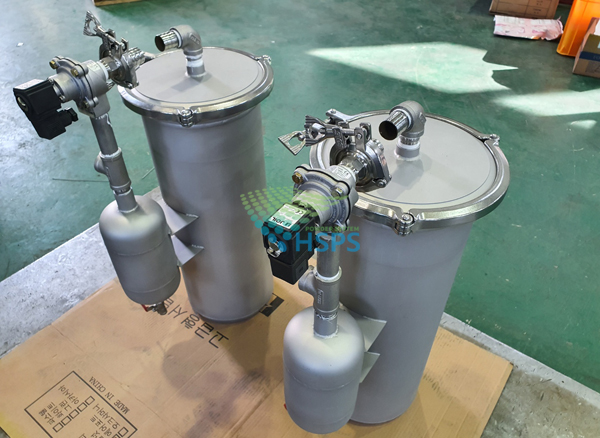

  • (주)혜성피에스 백필터_BAG FILTER_18HOPPER 취부형HSDFO-01-C1-1

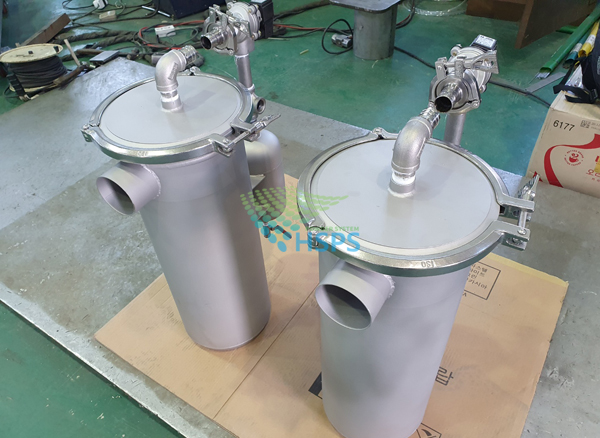

  • (주)혜성피에스 백필터_BAG FILTER_19HOPPER 취부형HSDFO-01-C1-1

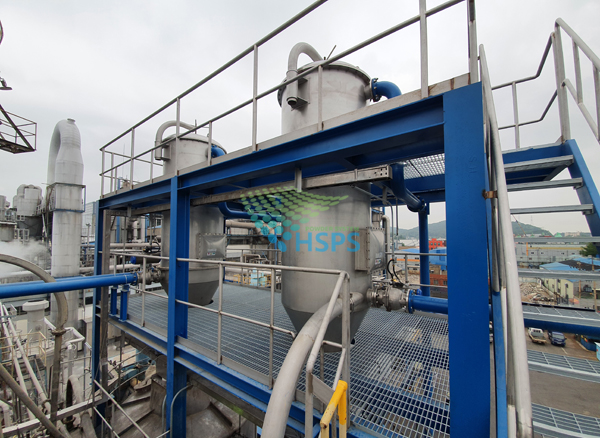

  • (주)혜성피에스 백필터_BAG FILTER_11진공이송용 BAG FILTERHSDFO-21-B3-1

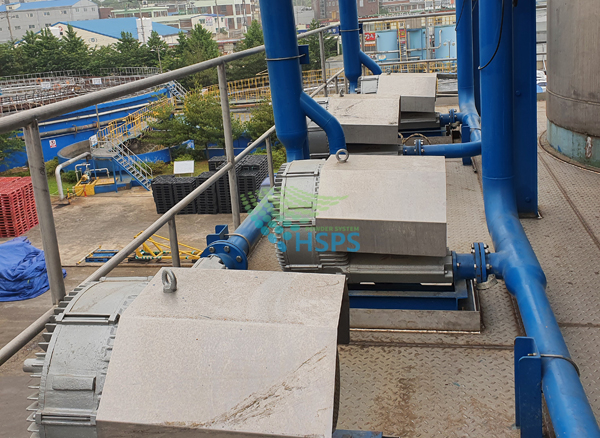

  • (주)혜성피에스 백필터_BAG FILTER_12진공이송용 BAG FILTER BLOWERHSDFO-21-B3-1
