PRODUCTS

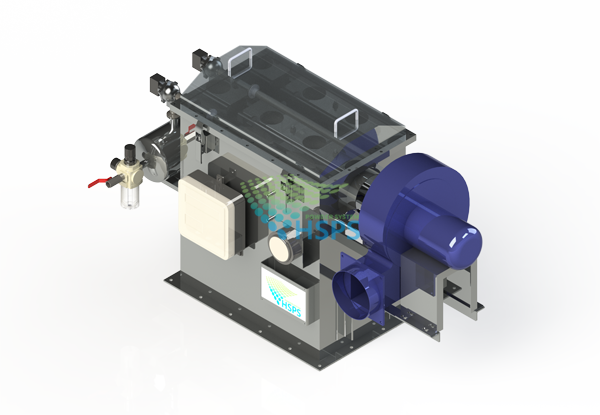

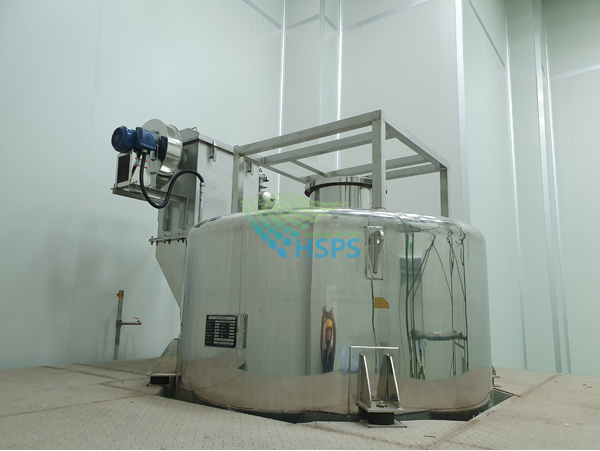

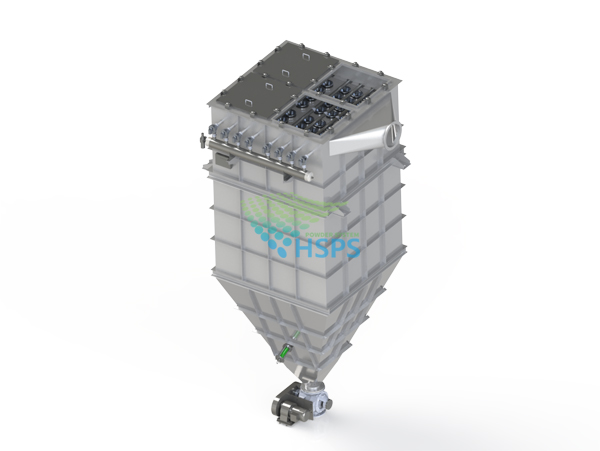

분체원료 투입 또는 이송시 발생되는 분진을 필터 여과필터를 통해서 여과하여 가스와 분진을 분리시키는 장치로 사각형으로 되어 면적대비 많은 필터를 적용 하여 효율을 높인 TYPE 이며,원료투입 호퍼에 간단히 설치하여 원료 LOSS 없이 깨끗한 환경 조성

(주)혜성피에스 백필터_BAG FILTER_01

Model & Specifications - Bag Type 목록
MODEL	FLOW RATE (CMM)	여과면적 (m2)	필터SIZE / 수량(ea)		Air 소모량(CMM)	밸브수량(EA)
HSDFC-04-B1	2	1.0	Φ165 x 500L	4	0.04	2
HSDFC-04-B2	4	2.0	Φ165 x 1000L	4	0.04	2
HSDFC-06-B1	3	1.5	Φ165 x 500L	6	0.04	2
HSDFC-06-B2	6	3.0	Φ165 x 1000L	4	0.04	2
HSDFC-09-B1	5	2.3	Φ165 x 500L	9	0.08	3
HSDFC-09-B2	9	4.5	Φ165 x 1000L	9	0.08	3
HSDFC-12-B1	6	3.0	Φ165 x 500L	12	0.08	3
HSDFC-12-B2	12	6.0	Φ165 x 1000L	12	0.08	3
HSDFC-30-B2	30	15	Φ165 x 1000L	30	0.10	6
HSDFC-30-B3	60	30.0	Φ165 x 2000L	30	0.16	6
HSDFC-60-B2	60	30.0	Φ165 x 1000L	60	0.15	10
HSDFC-60-B3	120	60.0	Φ165 x 2000L	60	0.26	10
HSDFC-77-B2	77	38.5	Φ165 x 1000L	77	0.17	11
HSDFC-77-B3	154	77.0	Φ165 x 2000L	77	0.36	11
HSDFC-99-B2	96	48.0	Φ165 x 1000L	96	0.24	12
HSDFC-99-B3	192	96.0	Φ165 x 2000L	96	0.40	12
HSDFC-99-B3 이상	※ HSDFC-96-B3 이상 모델 HSPS 문의, 여과속도 2.0m/min 기준

Model & Specifications - Cartridge Type 목록
MODEL	FLOW RATE (CMM)	여과면적 (m2)	필터SIZE / 수량(ea)		Air 소모량(CMM)	밸브수량(EA)
HSDFC-04-C1	5	5.0	Φ145 x 500L	4	0.08	2
HSDFC-06-C1	8	7.5	Φ145 x 500L	6	0.08	2
HSDFC-09-C1	12	11.3	Φ145 x 500L	9	0.08	3
HSDFC-12-C1	15	15.0	Φ145 x 500L	12	0.08	4
HSDFC-16-C1	20	20.0	Φ145 x 500L	16	0.13	4
HSDFC-20-C1	25	20.0	Φ145 x 500L	20	0.16	5
HSDFC-24-C1	30	30.0	Φ145 x 500L	24	0.16	6
HSDFC-30-C1	40	37.5	Φ145 x 500L	30	0.16	6
HSDFC-04-C2	10	10.0	Φ145 x 1000L	4	0.13	2
HSDFC-06-C2	15	15.0	Φ145 x 1000L	6	0.16	2
HSDFC-09-C2	25	22.5	Φ145 x 1000L	9	0.17	3
HSDFC-12-C2	30	30.0	Φ145 x 1000L	12	0.17	4
HSDFC-16-C2	40	40.0	Φ145 x 1000L	16	0.20	4
HSDFC-20-C2	50	50.0	Φ145 x 1000L	20	0.20	5
HSDFC-24-C2	60	60.0	Φ145 x 1000L	24	0.25	6
HSDFC-30-C2	80	75.0	Φ145 x 1000L	30	0.39	6
HSDFC-35-C2	90	87.5	Φ145 x 1000L	35	0.47	7
HSDFC-40-C2	100	100.0	Φ145 x 1000L	40	0.45	8
HSDFC-50-C2	130	125.0	Φ145 x 1000L	50	0.50	10
HSDFC-60-C2	150	150.0	Φ145 x 1000L	60	0.63	12
HSDFC-70-C2	180	175.0	Φ145 x 1000L	70	0.76	14
HSDFC-80-C2	200	200.0	Φ145 x 1000L	80	0.82	16
HSDFC-80-C2 이상	※ HSDFC-80-C2 이상 모델 HSPS 문의, 여과속도 1.0m/min 기준

HSDFC-ㅁ-ㅁ-ㅁ-ㅁ-ㅁ

FILTER 목록
Material	내화학성	Type	Oper Temp('C)	통기도(CC/cm2/sec)	Remark
Polyester (P.E)	산성에 안정	Bag/Cartride	~130	20
Polyester (P.E) + 발수	산성에 안정	Bag/Cartride	~130	20
Polyester (P.E) + 제전	산성에 안정	Bag/Cartride	~130	10
Polyester (P.E) + 제전발수	산성에 안정	Bag/Cartride	~130	10
Polyester (P.E) + Membrane	산/알카리에 안정	Bag/Cartride	~130	20
Polyester (P.E) + Tetratex PTFE	산/알카리에 안정	Bag/Cartride	~150	10	Pore Size : 0.5um
Nomex (Aramid)	알카리에 안정	Bag/Cartride	~200	10
Nomex (Aramid) + 내산발수	알카리에 안정	Bag/Cartride	~200	20
Nomex (Aramid) + Membrane	알카리에 안정	Bag/Cartride	~200	20
PTFE	산/알카리에 안정	Bag/Cartride	~260	20
