VACUUM

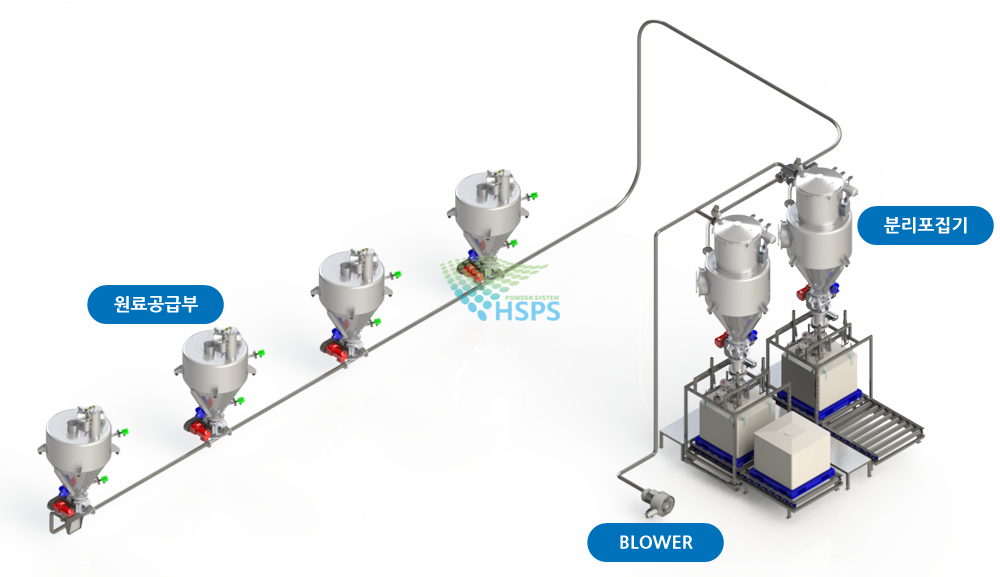

PNEUMATIC CONVEYING SYSTEM (VACUUM)란 이송배관 말단의 분리포집기에 음압을 걸어 원료를 흡입이송 하는 방식 이다.
저압흡입식(Dilute Phase)
장점
- 수송물을 수송관에 공급하기 쉽다.
- 깊은 곳, 얕은 곳, 또는 수개소에서 1개소로 수송하는데 유리하다.
- 공기원 기계를 최말단에 설치하므로, 공기원 기계에서 발생하는 이물이 수송물에 영향을 주지 않는다.
- 기기 계통안이 음압으로 배관에 틈새나 구멍이 생겨도 수송물이 외부로 새어나갈 염려가 없다.
- 기기 계통안이 음압으로 수분이 증발하기 쉽고, 습도가 높은 수송물도 압송식 보다 수송하기 쉽다.
단점
- 최대 흡입압력이 -1.0bar로써 수송거리와 수송량을 동시에 크게 할 수 없고, 어느 하나가 제약을 받는다.
- 뛰어난 분진 포집기를 설치하여 공기원 기계를 보호 하여야 한다.
- 공기원 기계는 팽창된 공기를 흡입하기 때문에 대형이 된다.
- 분리 포집기에서 배출에 기밀성이 높은 기구가 필요하다.
적용사례

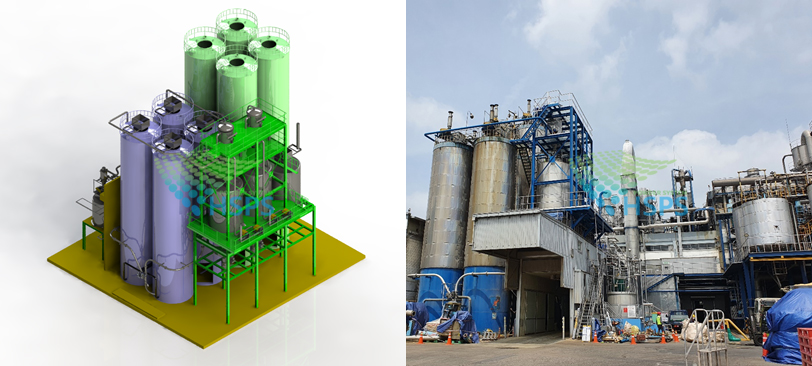

8개의 SILO에서 2개소로 진공이송(10Ton/hr)
