HIGH PRESSURE

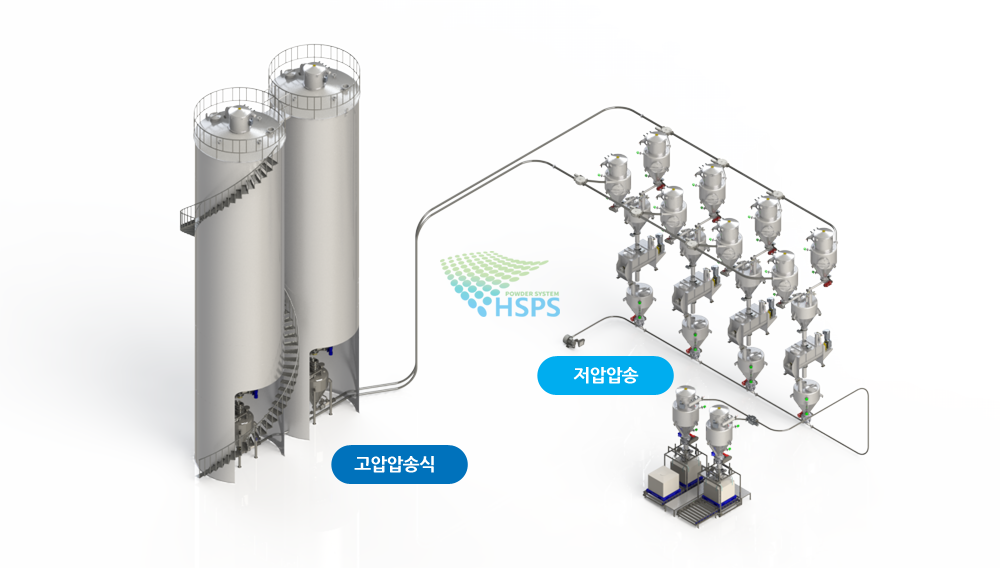

PNEUMATIC CONVEYING SYSTEM (HIGH PRESSURE)란 배관상에 원료를 공기를 사용해 양압으로 이송하는 방식이다.

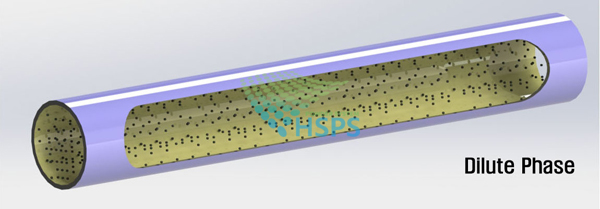

저압압송식(Dilute Phase)
Dilute Phase 이송방식은 공기이송 방식 중 가장 흔하게 사용되는 방식으로 배관에 원료를 작게 싣고 빠른 속도로 이송하는 방식
장점
- 1개소에서 여러 개소로 분산 수송이 가능하다.
- 기기 배관안이 양압이므로, 만일 틈새나 구멍이 발생해도 외부 이물이 내부로 스며들 염려가 없다.
- 리시버 내부에 외기가 스며들지 않고, 배출이 용이 하다.
단점
- 원료 공급부에서 수송물을 배관에 공급하려면, 수송물에 성상과 수송압력을 조정하여 공급기의 종류를 선정하여야 하는 기술을 요한다.

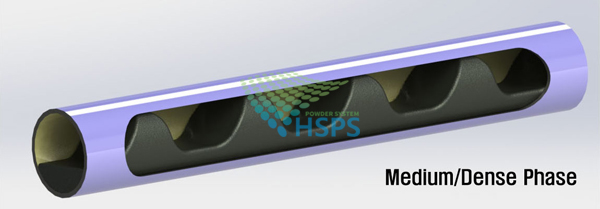

고압압송식(Dense Phase)
장점
- 배출압력이 높은 동력원을 사용하므로, 수송 조건에 다소의 변동이 있어도 수송이 가능 하다.
- 비교적 가는 수송관으로 고농도의 수송을 할 수 있어 능률적이다.
- 수송 공기량이 적으므로, 분리 포집기를 소형으로 설치 할 수 있다.
- 저속, 고농도로 수송하므로 입자의 파쇄가 적다.
- 수송관의 마모가 적다.
- 농도가 높은 수송을 하므로, 수송관의 지름을 비교적 작게 할 수 있다.
단점
- 밀폐된 용기내에서 BATCH운전이 되므로 연속수송은 불가능 하다.
- 본체의 용적이 200L 이상이고 수송압력이 2.0bar 이상에서는 제2종 압력용기로써 법규의 적용을 받는다.
- 수송압력이 높다.
- 수송압력이 과대한 경우 PLUG의 길이를 작게 하는 등의 특별한 기술이 필요하다.
- 수송 조건이 변하면 그에 대응하여 수송할 수 있는 여력이 없는 경우가 있다.
- 큰 입자를 가진 원료는 입자 사이에서 수송 공기의 압력이 새기 때문에 이송이 어렵다.
